拉坯是陶艺成型的核心工序，而器壁厚度控制是拉坯环节的重中之重——厚度不均、局部过薄或过厚，是导致作品烧制时开裂、坍塌、变形的主要原因。很多新手入门时，即便能拉出基本器型，也常因控厚不当，让前期努力付诸东流。本文聚焦控厚核心难题，结合实操经验，分享可直接套用的技巧，帮你精准把控器壁厚度，降低烧制损耗。

先明确核心前提：陶艺作品的器壁厚度并非均匀一致即可，需根据器型大小、用途调整，且整体厚度差需控制在0.2-0.3cm内，才能避免烧制时因热胀冷缩不均产生应力，导致变形。常规家用器皿（杯、碗、小型花瓶）的合理厚度的为：杯碗类器壁0.6-0.8cm，底部1.0-1.2cm；小型花瓶器壁0.8-1.0cm，底部1.2-1.5cm，这是避免变形的基础标准。

解决控厚问题，需从“准备工作、实操手法、检查校准”三个环节入手，每一步都兼顾严谨性与可操作性，新手可循序渐进掌握。

第一步，准备工作：减少控厚干扰，筑牢基础。首先要保证泥料软硬适中，含水率控制在22%-25%，过软易在拉坯时坍塌、过厚，过硬则难以拉伸、易出现厚薄不均；其次，拉坯机转速需稳定，新手建议调至每分钟180-220转，转速过快易导致泥料离心力过大，拉伸时厚度失控，过慢则泥料易粘手，无法精准塑形。此外，提前将泥料揉匀排气，避免泥料内部有气泡，否则烧制时气泡膨胀，会连带器壁变形、开裂。

第二步，实操手法：精准拉伸，把控力度与节奏。拉坯控厚的核心是“双手配合、力度均匀、循序渐进”，避免急于求成。开膛后，先用拇指按压泥料中心，拉出底部厚度，确保底部平整且达到标准厚度，底部过薄会导致作品烧制时底部塌陷，过厚则会因重心不均倾斜。

拉伸器壁时，采用“双手环抱”手法：左手食指与中指内侧贴住器壁内侧，右手食指与中指外侧贴住器壁外侧，双手对称发力，缓慢向上拉伸。拉伸时力度要轻柔均匀，每次拉伸幅度控制在0.5-1cm，反复多次拉伸，逐步达到目标厚度，切勿一次性拉伸过急，否则会导致器壁局部变薄、拉伸不均。同时，要保持双手与拉坯机转盘垂直，避免手部倾斜，导致器壁一侧厚、一侧薄。

重点注意：拉伸过程中，始终用指腹发力，避免用指甲按压，防止器壁出现凹陷、厚薄不均；对于杯口、瓶口等边缘部位，拉伸时力度可稍轻，边缘厚度比器壁略薄0.1-0.2cm即可，避免边缘过厚导致烧制时外翻变形。

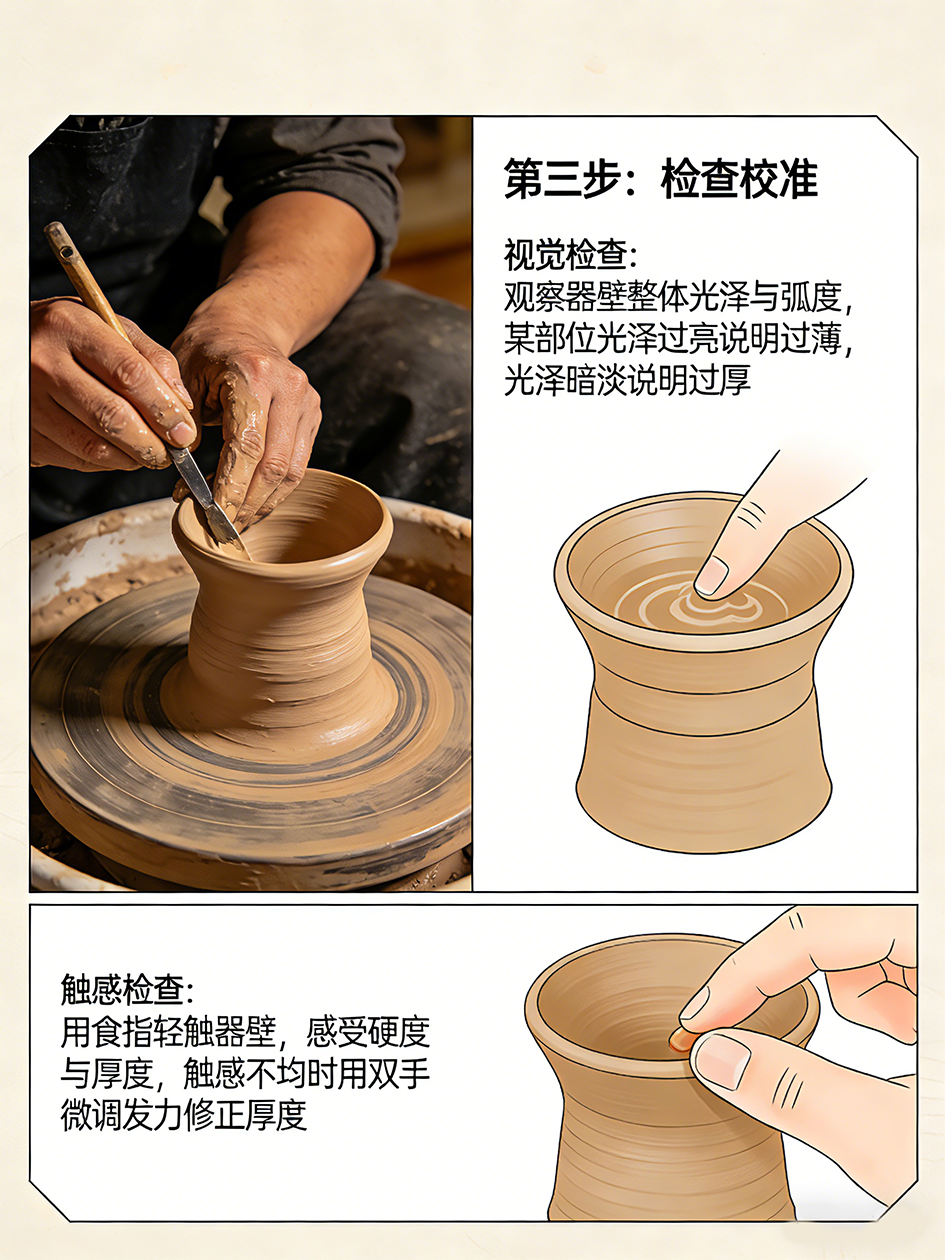

第三步，检查校准：及时修正，杜绝厚度偏差。拉坯过程中，需多次检查器壁厚度，避免成型后再调整，增加变形风险。常用检查方法有两种：一是视觉检查，观察器壁整体光泽与弧度，若某部位光泽过亮，说明该部位过薄，光泽暗淡则说明过厚；二是触感检查，用食指轻触器壁，感受各处硬度与厚度，若触感不均，及时用双手微调发力，修正厚度。

此外，成型后不要急于取坯，待泥料稍干（达到“皮干”状态），用细砂纸轻轻打磨器壁，修正细微的厚度偏差，同时让器壁表面更光滑，进一步减少烧制变形的可能。

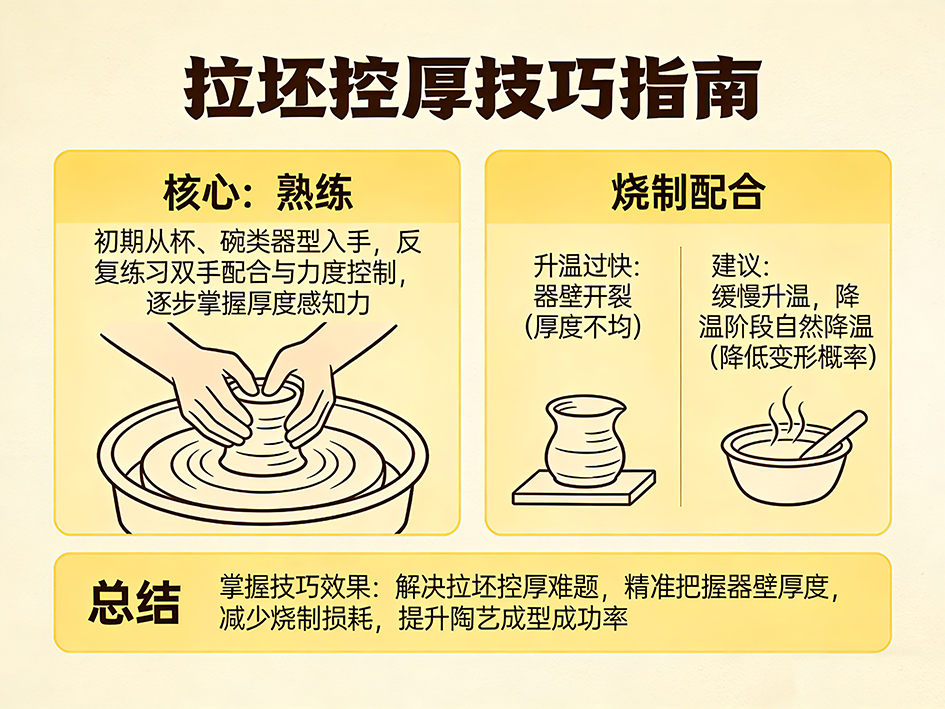

控厚技巧的核心是“熟练”，新手初期可先从简单的杯、碗类器型入手，反复练习双手配合与力度控制，逐步掌握厚度感知力。同时，烧制时的升温、降温速度也需配合——升温过快易导致厚度不均的器壁开裂，建议缓慢升温，降温阶段自然降温，进一步降低变形概率。

掌握以上技巧，就能有效解决拉坯控厚难题，精准把握器壁厚度，让每一件作品都能顺利烧制，减少损耗，逐步提升陶艺成型的成功率。
